■杭径の2 ~ 3倍程度の杭間ピッチで施工可能
■飛び杭施工による大幅な工費・工期の削減
■「GRBシステム®」や「GRB®プラットフォーム」との併用により様々な作業環境にも適用可能
(水上、傾斜地、狭隘地、高天端での施工など)

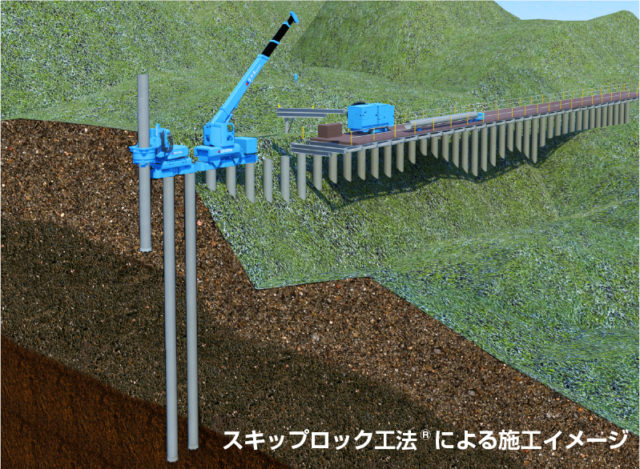

圧入工法による飛び杭施工を実現
スキップロック工法®
![](https://www.gikenseko.co.jp/wp-content/uploads/20230206_skiplock02-640x469.jpg)
従来工法との比較
従来工法との比較と施工手順

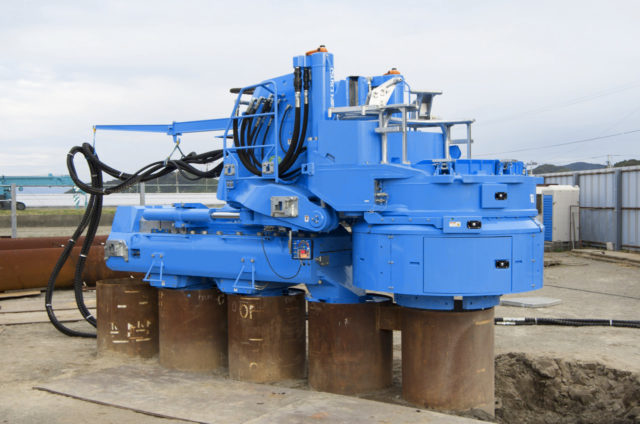

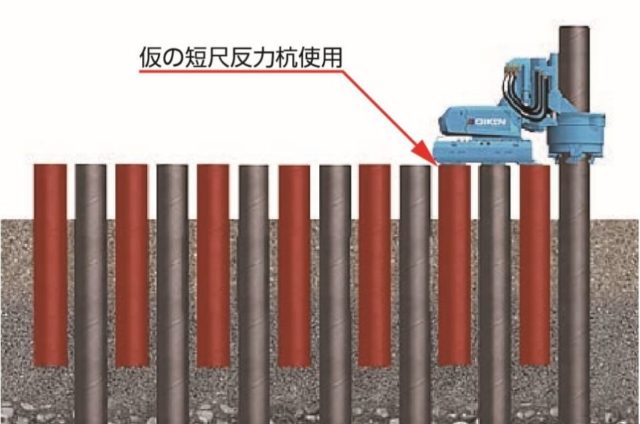

ジャイロパイラー®のみ
![](https://www.gikenseko.co.jp/wp-content/uploads/p1-02-02-e1587529588152-640x424.jpg)
![](https://www.gikenseko.co.jp/wp-content/uploads/p1-03-640x424.jpg)
スキップロック工法®

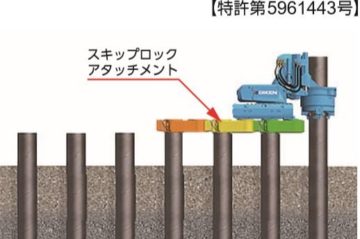

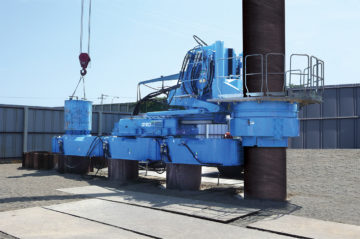

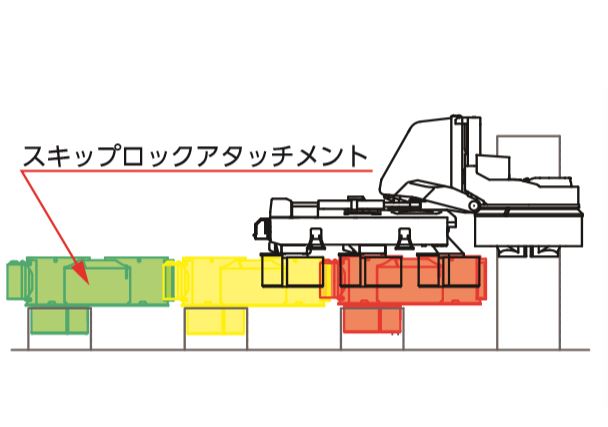

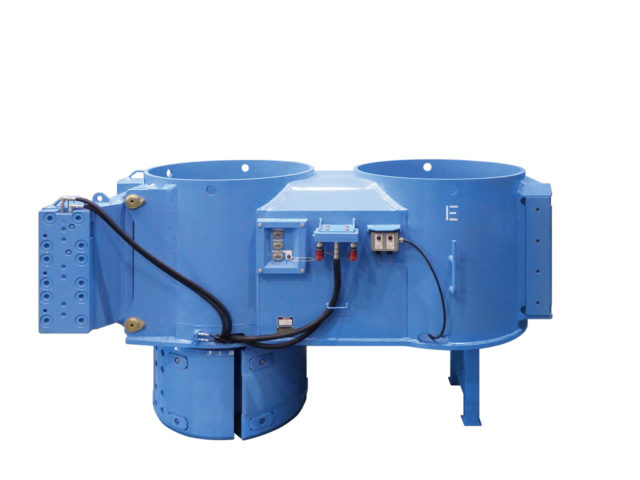

■ジャイロパイラー® + スキップロックアタッチメント
![](https://www.gikenseko.co.jp/wp-content/uploads/p1-04-02-e1587615660391-360x239.jpg)
![](https://www.gikenseko.co.jp/wp-content/uploads/p1-05-360x239.jpg)
適応径 | 杭間ピッチ | 質量(kg) ※1 |
Φ600 | 1600㎜ | 2300 |
Φ800 | 2000㎜ | 3700 |
Φ1000 | 2500㎜ | 4100 |
Φ1200 | 3000㎜ | 5000 |
※1 アタッチメント1つあたりの質量
【施工手順】
![](https://www.gikenseko.co.jp/wp-content/uploads/CAD.jpg)
![](https://www.gikenseko.co.jp/wp-content/uploads/p2-01-640x480.jpg)
![](https://www.gikenseko.co.jp/wp-content/uploads/1814d8c9b1dfacd0afaac9b1e74007e4-360x243.jpg)

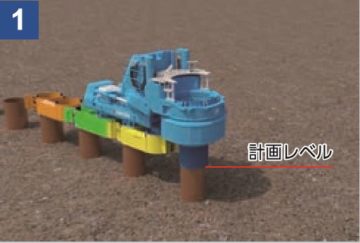

計画レベルまで杭を圧入
![](https://www.gikenseko.co.jp/wp-content/uploads/de3a2484c847194614e26e540bd29ad1-360x241.jpg)

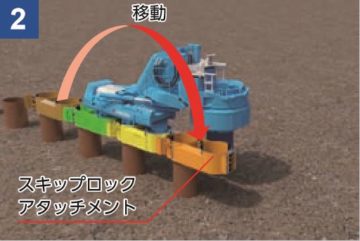

スキップロックアタッチメントを吊移動しセット
![](https://www.gikenseko.co.jp/wp-content/uploads/3c091277757fb7b42f7b868c47a4701c-360x241.jpg)

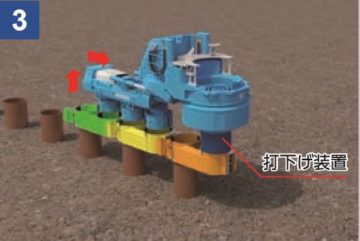

圧入機本体を前進自走
![](https://www.gikenseko.co.jp/wp-content/uploads/ac9caa8cd457609eef3e66419558a724-360x241.jpg)

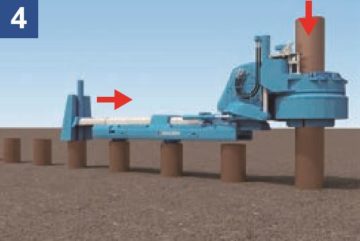

次の杭を建込み、圧入開始

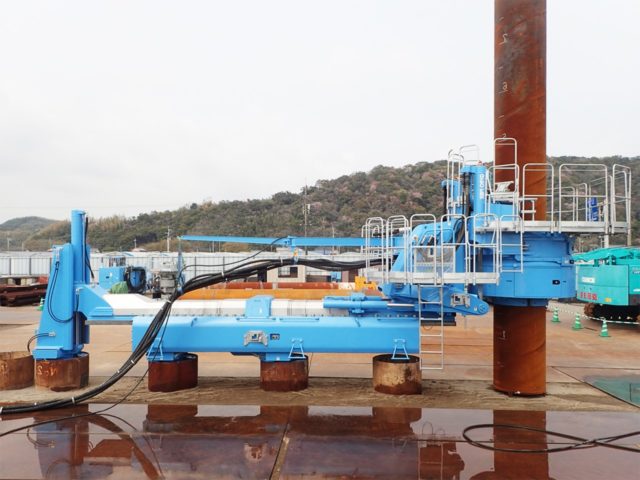

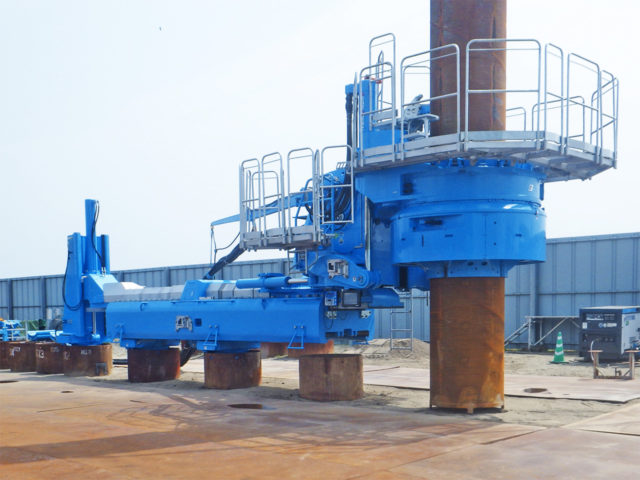

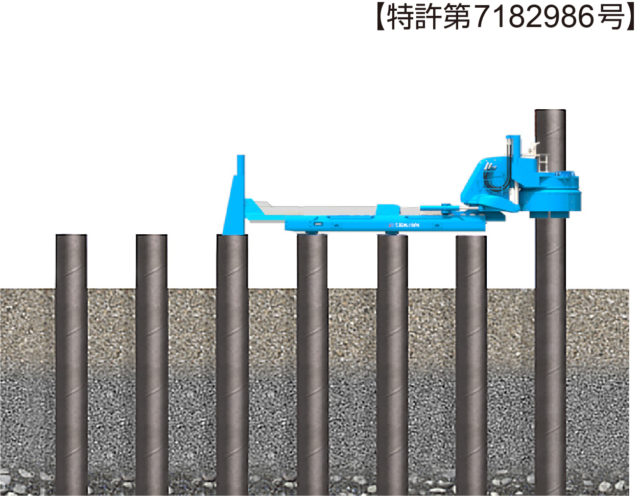

■ジャイロパイラー®(F401)スキップロック仕様
![](https://www.gikenseko.co.jp/wp-content/uploads/20230206_skiplock01-640x496.jpg)
![](https://www.gikenseko.co.jp/wp-content/uploads/p1-07-640x480.jpg)
適応径 | 杭間ピッチ ※2 | 質量(kg) |
Φ800 | 1000~1500㎜、2000~3000㎜ | 40700(2000㎜) |
Φ1000 | 1000~1500㎜、2000~3000㎜ | 41450(2500㎜) |
Φ1200 | 1000~1500㎜、2000~3000㎜ | 44050(3000㎜) |
■範囲内であれば杭間ピッチを自由に変更可能
■カーブ施工が可能(最小施工可能 R=13300㎜)
※2 異なるピッチ長が混在する場合はお問い合わせください

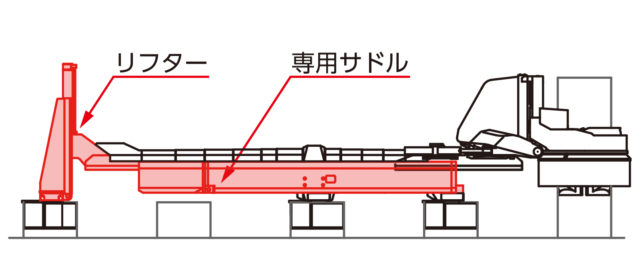

【施工手順】
![](https://www.gikenseko.co.jp/wp-content/uploads/20230206_skiplock03-640x278.jpg)
![](https://www.gikenseko.co.jp/wp-content/uploads/p2-02-02-640x480.jpg)
![](https://www.gikenseko.co.jp/wp-content/uploads/c1deabde316d438b2acf7c18a6993625-360x242.jpg)

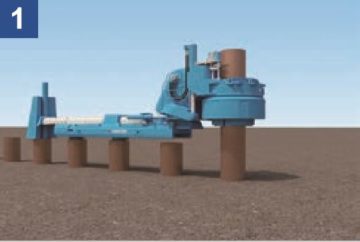

自走開始
![](https://www.gikenseko.co.jp/wp-content/uploads/b8b6038ae3eb542e3dc53c1dfc383f88-360x245.jpg)

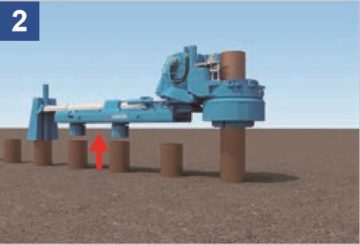

リフターで反力杭をつかみ、本体上昇
![](https://www.gikenseko.co.jp/wp-content/uploads/b4c45b2f207fc4f95384e6ae12fb8e8e-360x242.jpg)

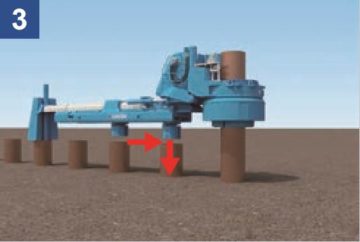

クランプNo.1、No.2を前進移動し、本体下降。計画レベルまで圧入する。
![](https://www.gikenseko.co.jp/wp-content/uploads/9815964e018c9d85ec96755d999f0fb6-360x241.jpg)
サドルとリフターを前進させ、次の杭を建込む
工事実績

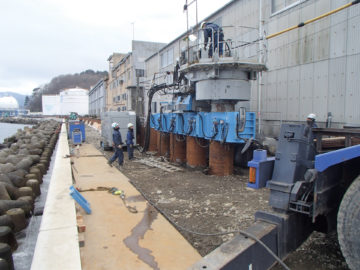

■岩手県釜石市
![](https://www.gikenseko.co.jp/wp-content/uploads/p2-03-360x270.jpg)
圧入施工中
![OLYMPUS DIGITAL CAMERA](https://www.gikenseko.co.jp/wp-content/uploads/p2-04-360x270.jpg)

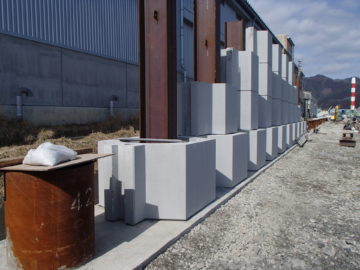

CSWブロック施工中
![](https://www.gikenseko.co.jp/wp-content/uploads/p2-05-e1587616246610-360x270.jpg)

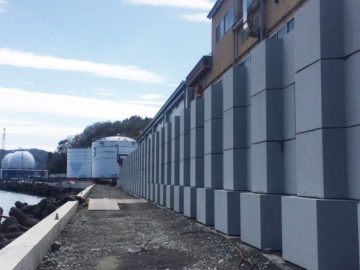

完成後
工事目的 | 防潮堤災害復旧 |
---|---|
杭規格 | Φ800 杭間ピッチ 2.5D(2000㎜) |
特長 | スキップロックアタッチメントの使用により、 連続杭施工に対し材料費削減と工期短縮を実現 |
■長崎県東彼杵郡
![](https://www.gikenseko.co.jp/wp-content/uploads/p2-07-e1587616489761.jpg)

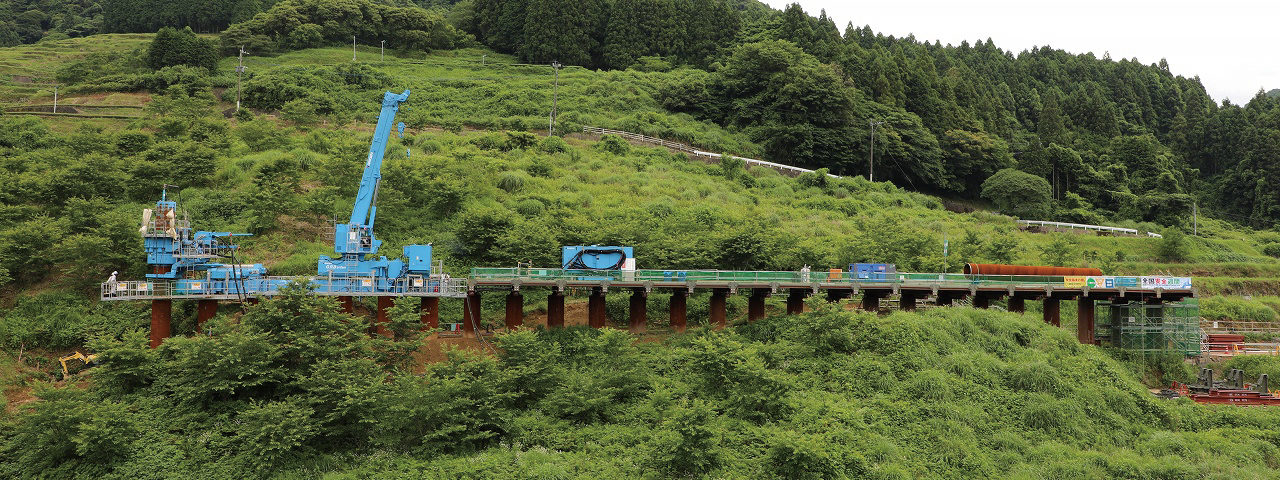

全体側面
![](https://www.gikenseko.co.jp/wp-content/uploads/p2-06-640x480.jpg)

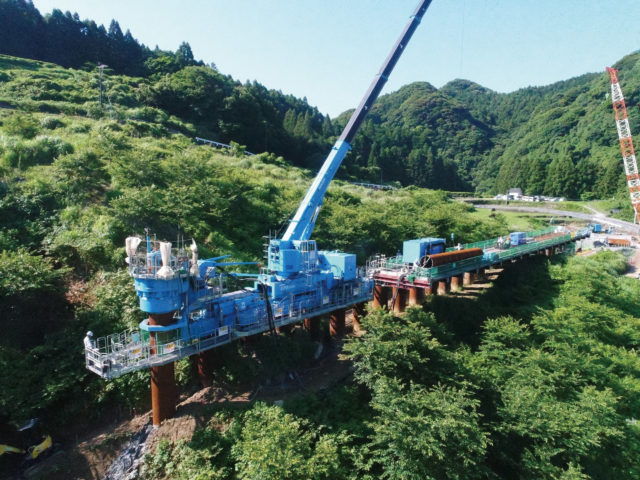

施工状況
![](https://www.gikenseko.co.jp/wp-content/uploads/kyusyushinkansenGRB-e1590732022897-640x480.jpg)

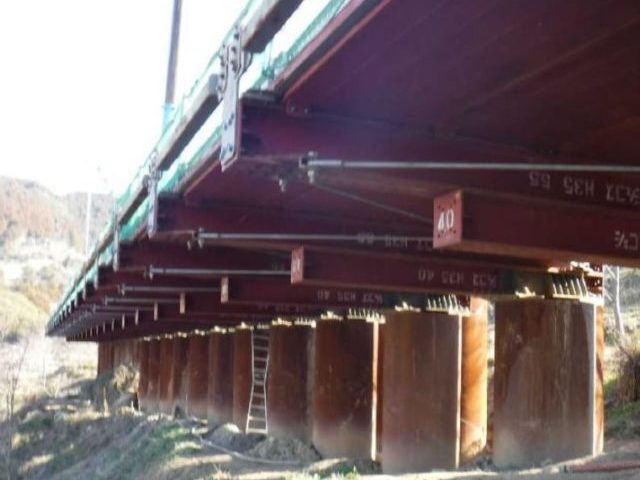

GRB®プラットフォーム
工事目的 | 地すべり抑止 |
---|---|
杭規格 | Φ1200 杭間ピッチ2.5D(3000㎜) |
特長 | 砂質泥岩への飛び杭圧入。 GRB®プラットフォームとの併用で過酷な条件をシステム化することで解決。 |
■静岡県静岡市清水区
![](https://www.gikenseko.co.jp/wp-content/uploads/p2-08-360x270.jpg)

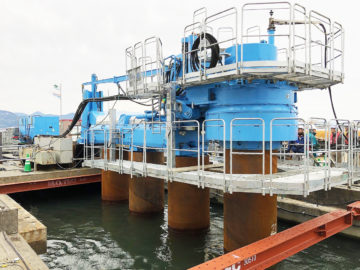

圧入施工中①
![](https://www.gikenseko.co.jp/wp-content/uploads/p2-09-360x270.jpg)

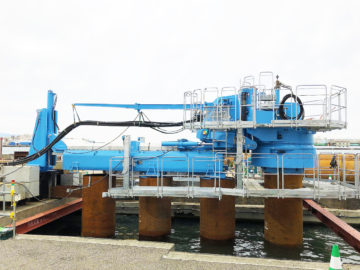

圧入施工中②
![](https://www.gikenseko.co.jp/wp-content/uploads/p2-10-360x270.jpg)

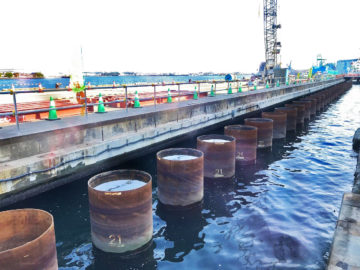

圧入完了後
工事目的 | 控え杭 |
---|---|
杭規格 | Φ1200 杭間ピッチ2176㎜~2496㎜ |
特長 | 新規開発した専用サドルを使用し、任意の杭間ピッチにも対応した施工が可能。 |
■岩手県大船渡市
工事目的 | 防潮堤災害復旧 |
---|---|
杭規格 | 鋼管杭φ1000,杭間ピッチ2.5D(2500㎜) |
特長 | コンパクトな機械で複数台同時施工が可能 |
